Produkt-Tendenzen: Signal-Generatoren entsprechen den spätesten Standards frontal

{{{sourceTextContent.subTitle}}}

Unter Verwendung der Software kann die Steuerfähigkeit der spätesten Signalgeneratoren die Auswirkung der Kompliziertheit vermindern moderne Modulationstechniken und Kommunikationsstandards abstammend.

{{{sourceTextContent.description}}}

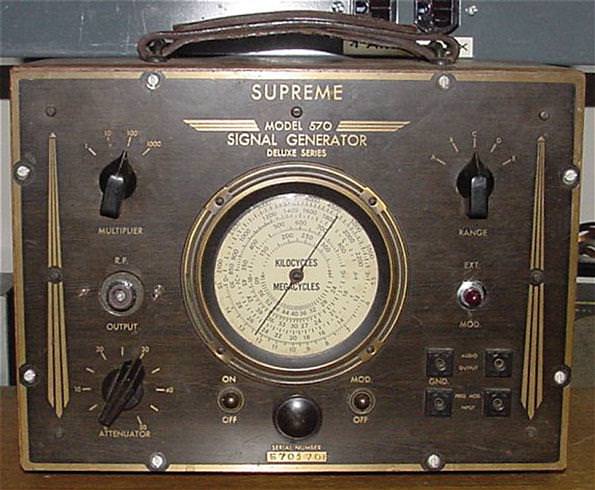

Signalgeneratoren haben über dem melodischen hinaus voranbringen gemusst ununterbrochen-wellenartig bewegen Vorrichtungen (CW) des Schlauchalters, um eine Industrie zu dienen, die dicht mit komplizierter Modulation und high-fidelity Anforderungen verpackt wird. Natürlich hat diese Entwicklung die Generatoren des gefahrenen Signals, zum von Steuerung der vorgerückten Software und von immer größeren Modulationsfähigkeiten zu enthalten. Aerospace-/Verteidigung- und Telekommunikationsanwendungen erfordern Signalgeneratoren, die unvereinbare Frequenzregime überspannen und sehr verschiedene Problemräume haben. Aber beide Industrien benötigen erhöhte Linearitäten, Bandbreite und verfeinerte Signalkreation, die nur erreicht werden kann, indem man die spätesten Software-Techniken verwendet.

Es gibt zwei Hauptfrequenzregime und zwei Hauptkategorien Signalgeneratoren. Rf-Signalgeneratoren, die gewöhnlich unterhalb 6 Gigahertz funktionieren, sind häufig mit den Eigenschaften entworfen, die in Richtung zur Kommunikationsindustrie übersetzt werden. Mikrowelle und jetzt Millimeterwelle, Signalgeneratoren funktionieren über 6 Gigahertz hinaus. Sie dienen überwiegend das Luftfahrt-/die Verteidigung, Satelliten, Radar und Elektronischkriegsführung (EW) Märkte. Wie mit der Mehrheit einen RF/microwave Systemen, ist die Anwendung, was vorschreibt, welche Instrumenteigenschaften für den Job das angebrachteste sind.

Wenn eine starke und sehr lineare CW-Quelle erforderlich ist, kann ein Analogsignalgenerator die beste Wahl sein. Offensichtliche Anwendungen für einen Analogsignalgenerator würden Teilüberprüfung sein, oder Umhüllung als Ersatz für einen Lokaloszillator (LO) gab zu einem Mischer ein. In irgendeinem dieser Fälle, ist der harmonische und unechte Inhalt des Signals kritische Begrenzungsfaktoren in einem Qualitätstestdrehbuch. Riadh besagt, Quellplattformmanager für Agilent Technologien? Mikrowellen u. Kommunikations-Abteilung, erklärt? Die Quelle ist der unbesungene Held in dieser Situation. Sie wird einfach für Anregung verwendet. Die Zahl-ein Sache, welche die Quelle tun muss, ist, nicht das Maß zu behindern. Sie muss eine Größenordnung Reinigungsmittel sein oder als die Vorrichtung in Versuch verbessern.?

Zusätzlich der Generator? s-Phasengeräusche können die Empfindlichkeit eines Systems direkt auswirken. Z.B. konnte ein Signalgenerator mit hohem Phasengeräuschbetrieb als dem LO Antrieb in einem Radarsystem den Empfänger genug desensibilisieren, um das ankommende Signal heraus zu blockieren. Obgleich Analogsignalgeneratoren zu den Hochfrequenzen häufig funktionieren können, haben sie Modulationsfähigkeit begrenzt--Frequenzmodulation (FM), Umfangsmodulation (morgens) und gelegentlich Phasenmodulation (P.M.).

Wenn vorgerückte Modulationstechniken oder örtliche simulierte Tests notwendig sind, liefern vektorsignalgeneratoren verbesserte Signalmodulation Fähigkeiten über Analogsignalgeneratoren. Entsprechend besagtem? Über 6 Gigahertz tun Sie normalerweise Radarsimulation und hauptsächlich mit einer analogen Quelle. Aber in den extremen Spitzen-EW-Simulationen, können Sie zu einem vektorsystem für die genaueren oder realistischeren Drohungsimulationen gehen. Das beeinflußt Teilentwurf, Empfängerleistung und Übermittlerleistung.? Im Gegensatz zu Analogsignalgeneratoren werden vektorsignalgeneratoren durch ihre Bandbreitenfähigkeiten sowie die Störungsvektorgröße (EVM) ihrer digital modulierten Funktionen gekennzeichnet.

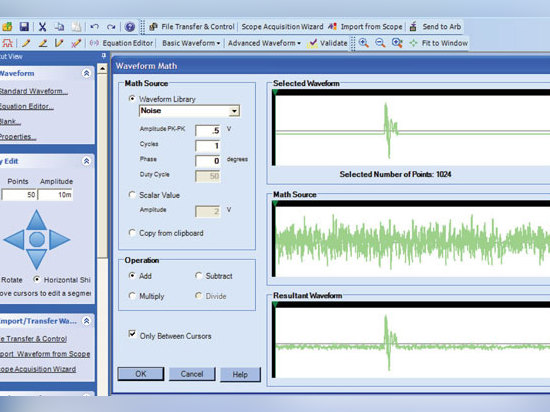

Vector Signalgeneratoren profitieren auch von größerer Software-Integration. Häufig bieten sie Module an, um Plattformlösungen für die Spurhaltung/Navigation, Audio/zellularen/drahtlosen Zusammenhangs der videosendung, und höherer Ordnungc$digitalmodulation Entwürfe zur Verfügung zu stellen. Diese Vorrichtungen können die Signale jetzt genau wiederholen, die durch einen Analysator im Feld empfangen werden und gespeichert sind, damit örtliche Prüfung zur Laborbank geholt werden kann. Diese Eigenschaften kommen mit einem höheren Preis, als vektorsignalgeneratoren kosten häufig im Wesentlichen mehr als Analogsignalgeneratoren. Die Kosten der Signalgenerator Maßeinheiten auch werden durch Phasengeräusche, Bandbreite, Ausgangsleistungs-, Frequenzbereich, Schaltungsgeschwindigkeit, Kanalflachheit, Modularität und Modulationsleistung beeinflußt.

Generator-Hersteller

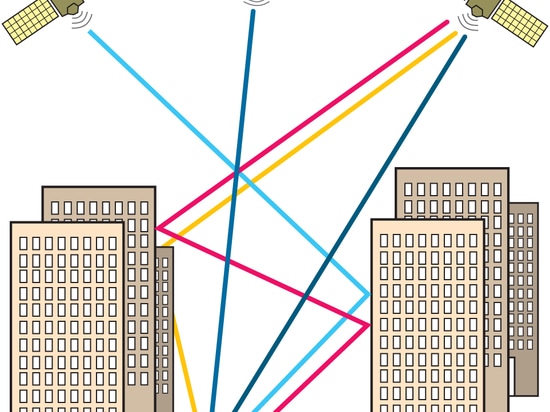

Unter den Herstellern des hochwertigen Rf-oder Mikrowellensignals sind Generatoren Agilent, Anritsu, Rohde u. Schwarz, nationale Instrumente, Tektronix, Aeroflex, BNC, SRS, AnaPico und Averna. Wenn in Betracht der modularen PXIe Plattform für Entsprechungs- und vektorsignalgeneratoren, Maßeinheiten des nationalen Instrument-, Agilent- und Aeroflexangebots, die in einem Chassis mit einigen Signalgeneratoren oder anderen Testbestandteilen für einen kompakten und Raum-leistungsfähigen Prüfstand kombiniert werden können. Zu in hohem Grade konfigurierbarer Modulation ermöglichen und Drehbücher, Rohde u. Schwarz, Agilent, Software-Suiten prüfen des nationalen Instrument-, Tektronix- und Avernaangebots, die mit ihren Signalgeneratoren kompatibel sind. Einige dieser Software-Suiten stützen sogar Simulationen des globalen Navigationssatellitensystems (GNSS) und andere vorgerückte Auftretensimulationen. Firmen wie Anritsu und BNC enthalten Ni? Software s-LabView, zum ihrer Instrumente mit Automatisierungs- und Steuerfähigkeiten zu erhöhen.

Um mit den zellularen und drahtlosen Kommunikationen aufrechtzuerhalten, schließen viele Signalgenerator Software-Suiten Module für spezifische allgemeine Standards, wie LTE, LTE-A, Breitband-CDMA, IEEE 802.11x und viele andere mit ein. Diese Pakete automatisieren die Standards, die prüfen, um die Unkosten bei der Prüfung zu verringern auf die neuen oder komplizierten Standards. Um zu helfen korrekte Prüfung sicherzustellen, wird jede Teststruktur in gewissem Sinne beschriftet die genau mit den Standardübereinstimmungspezifikationen ausgerichtet ist. Die Software sogar baut automatisch die Energie, die Frequenz zusammen, und die Modulation des Signalgenerators und aller möglicher verbundenen Analysatoren, zu helfen, wenn sie richtig die Kennzeichnung durchführt.

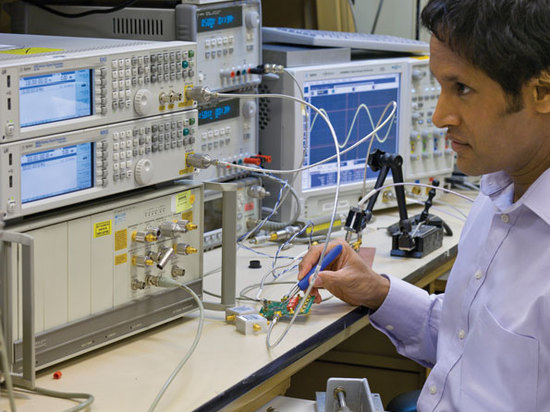

Die h5ochstentwickelten Rf-vektorsignalgeneratoren sind- zum Synchronisieren sogar fähig, mit anderen Generatoren, zum Mischtests (MIMO) für die spätesten LTE-A Standards durchzuführen 4x4 der multiple-output. Für zukünftige Standards wie fünftes Erzeugung (5G), können Methoden wie Lichtstrahlsteuerung Spiel erben. Hier ist Zeit- und Kohärenzsynchrounisierung unter einer Reihe Generatoren kritisch. Für Signalgeneratoren in einer mechanisch gekuppelten Konfiguration, feste Phasen- und Umfangssteuerung über vielen erzielend empfangen Sie und übertragen Sie Elemente in den Nachfragen einer Antennengruppe die Implementierung der schwierigen Spezifikationen. Z.Z. bieten Firmen wie Agilent Signalgeneratoren an, die in den Konfigurationen zu 16 Maßeinheiten mechanisch gekuppelt sein können.

Die Bandbreitennachfragen nach der Kommunikationsindustrie werden bei höheren Frequenzen in den Luftfahrt-/Verteidigungsektoren gesehen. Moderne EW-und Radarsysteme auch haben komplizierte Probleme aufgeworfen, die Signalgenerator-Software vorbereitet wird, um anzugehen. Z.B. verbessern neue Impulskompression Techniken die Strecke und die Entschließung der Radarsysteme. Aber sie erhöhen auch Testkompliziertheit. Solche dynamischen Betriebe erfordern viel rigorosere Funktionsprüfung.

Mit ihren Komplexspurhaltungs- und -kennzeichnungsalgorithmen drücken EW-Systeme auch die Grenzen der anwesenden Signalgeneratoren. Ihre extrem breite Bandbreite und Software-Suiten können die langatmigen und dynamischen Drehbücher für maximalen Realismus nochmals spielen. Infolgedessen können hoch entwickelte Tests durchgeführter Betonentest sein diese Systeme. Entsprechend besagtem? Sie können zwei Instrumente zusammen verbinden und bis zu einer Bandbreite 2-GHz verursachen. Wenn Sie im Ka-Band und bei 18 Gigahertz mit diesem System zentriert arbeiten, können Sie mehrfache Radarsignale mit dieser einer Quelle gleichzeitig simulieren.?

Mit jedem möglichem Präzisionstestinstrument werden erhebliche Bedenken über geäußert, ob Temperatur und Altern die Genauigkeit des Instrumentes beeinflussen. Die Kosten der Kalibrierung und der Stillstandszeit für diese Instrumente stellen auch eine Herausforderung dar. Ein Beispiel eines Versuchs, diese Interessen zu begrenzen kann an SRS gesehen werden, das eine Wahl in seinen Signalgeneratoren für eine Rubidiumzeitablenkung einschließt. Nach Ansicht der Firma vermindert die Rubidiumzeitablenkung kleiner in der Stabilität wegen der Temperaturveränderungen, sogar unterhalb 1/20 PPMs von 0° zu Celsius45°. Zusätzlich sagt SRF, dass die Generatoren weniger als 1/50 PPMs pro das Jahr wegen des Alterns vermindern.

Blockierung in der Kanal-Flachheit für Linearitäten? s-Grund

Für alle Signalquellen ist die Nachfragen nach Linearitäten und niedrig der harmonische/unechte Inhalt notwendigerweise für die spätesten Anwendungen niedrig. Einige Techniken, zum dieser Eigenschaften über den Frequenz- und Energienstrecken beizubehalten umfassen aktive Kanalflachheit Korrektur. Unter Verwendung Agilent? s-Methode als Beispiel, die Signalquelle? s-wird blitzschnelle Kanalantwort für Frequenz und Energie sofort nach Herstellung gekennzeichnet. Die Kalibrierungskoeffizienten, die von dieser Prüfung abgeleitet werden, werden in der Vorrichtung behalten? s-internes Gedächtnis. Wenn die Vorrichtung zu einem spezifischen Frequenz- und Energienniveau abgestimmt wird, werden die Korrekturen für lineare Störungen in der Kanalantwort vom Gedächtnis zur Verfügung gestellt. Intelligente Korrekturalgorithmen werden mit einer anwendungsspezifischen integrierten Schaltung eingeführt, um die Ausgangsleistung der Quelle zu erhöhen.

Diese Methode bietet den größten Nutzen in der Vorrichtungskennzeichnung und in der Spitzentreueprüfung an. Ein Beispiel würde die Kennzeichnung eines Verstärkers sein. Alle Nichtlinearitäten oder linearen Störungen im Ausgang der Signalquelle wirken direkt den Verstärker aus? s-Ausgabeparameter. Dieses könnte zu ungenaue Verstärkerleistung führen, wenn die Signalquelle der Begrenzungsfaktor am Prüfstand ist.
