Eine Produktions-Bereich PLC-Umwandlung verbessert Leistungsfähigkeiten und Prozesse

{{{sourceTextContent.subTitle}}}

Quantum-Entwurf verbessert überholte Steuerpulte, Input/Output und Kommunikationen mit gestützten Wiedereinbauen des State-of-the-art völlig, in einem hohen Produktionsbereich mit minimaler Stillstandszeit und minimalen Verdrahtungsänderungen

{{{sourceTextContent.description}}}

Auszug

Welche Industrien würden dieses am relevantesten finden?

Chemikalien

Nahrung, Getränk oder Tabak

Pharmazeutische Produkte

Welches Ihrer Technikspezialgebiete veranschaulicht dieses Projektbeste?

Automatisierungs- und Steuertechnik (einschließlich Entwürfe und Implementierung)

Kontrollbereiche (einschließlich Herstellung, Installation und UL-Auflistung)

Datenerfassung, Verarbeitung, Management und Bericht (einschließlich Historiker)

Beschreiben Sie die Art und den Bereich des Projektes in allen weiteren Einzelheiten

In diesem Projekt Quantum-Entwurf geholfen, Leistungsfähigkeiten und Prozesse für unseren Kunden, eine führende Nahrung und Getränkefirma zu verbessern, durch das Ersetzen mehrfachen SLC 5/04? s, PLC 5/40? s, ein PLC 5/80 und ihre Input-/Outputzahnstangen. Viele Kunden verwirklichen den Wert der Höhereinstufung der älteren Kontrollsysteme, während Ausgaben anfangen, häufiger zu entstehen und da diese älteren Systeme schwieriger, sich zukünftig zu stützen werden. In vielen Fällen sind die Mechaniker eines Systems Ton, aber die Kontrollen sind ausfallen und Ersatzteile sind knapp oder nicht vorhanden.

Wenn der Rockwell-Automatisierung und viele anderen Lieferanten Unterstützung abwickeln, für ältere Systeme, stellte unser Kunde, dass vorwärts sich zu bewegen war wichtig, mit einem Aufsteigen zu einem neueren, gestützten System fest. Zusätzlich zum SLC und PLC-Aufsteigen verbesserte das Projekt auch die Wonderware HMI Software z.Z. an der richtigen Stelle, verbesserte und addierte Ethernet-Schalter und geänderte DH+ und DeviceNet Kommunikationen zum Ethernet, um das vollständige System zusammen zu binden.

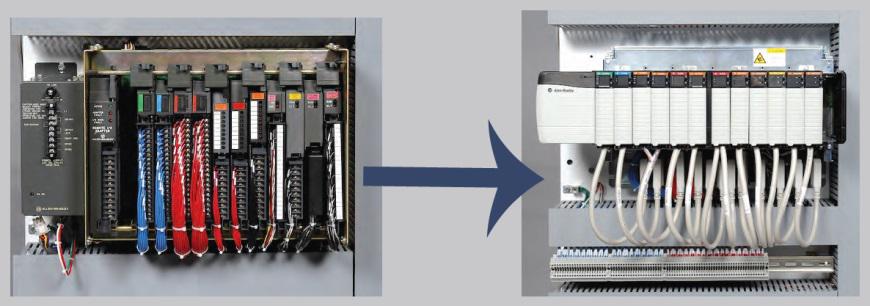

Der PLC 5/40? s, der PLC 5/80 und ihr verbundenes Input/Output, die dieser Kunde an der richtigen Stelle hatte, wurden zu Contrologix PLC geändert? s und Input/Output unter Verwendung der Rockwell-Umwandlungsmodule 1771. Dieses Verfahren benutzt die bestehenden verdrahtenden Arme 1771 PLC-5, verstopft in eine neue Zahnstangenunterseite. Dann werden die Contrologix Zahnstange und 1756 Module auf die Zahnstangenunterseite angebracht. Gekaufte Kabel werden benutzt, um die Verdrahtungsarme 1771 an den 1756 Modulen zu binden. Da die Input-/Outputverdrahtung vom Feld unberührt ist, werden Verdrahtungsstörungen praktisch beseitigt.

Rockwell-Automatisierung liefert Software, die das Logikprogramm PLC-5 in eine Contrologix Plattform umwandelte. Eine wenig manuelle Intervention wurde angefordert, um einige Umwandlungsausgaben zu beheben, die immer abhängen davon, wie das Programm PLC-5 geschrieben wird und welche Funktionen verwendet werden.

Wegen der hohen Produktion verlangt bei der Firma? s-Anlage, dieses Projekt war oben in 5 Phasen defekt, wenn jede Phase während der Betriebsschliessungen getan ist, um den Produktionsausfall herabzusetzen. Die Quantum-Technikmannschaft bearbeitete Überstunden gänzlich für dieses Projekt während der Feiertage, bricht und schloß Stillstandszeiten, um den Kunden unternehmungslustig zu halten ihre normalen Prozesse während der Dauer des gesamten Projektes.

Phase eins

Die Quantum-Technikmannschaft begann, indem sie eine Contrologix Zahnstange addierte und Prozessor und die Bewegung etwas von dem nicht Input/Output bezogen PLC-Logik (eine Schnittstelle des Rezeptmanagements HMI) vom PLC 5/80 auf dem Contrologix Prozessor. Sie änderten auch das SLC 5/04? s zu SLC 5/05? s und umgewandelte Einzelhitzespurensteuerpulte zu einem PLC-kontrollierten System. Dann verbesserten sie die Wonderware Software und verbesserten und addierten Ethernet-Schalter und -c$kabeln. Am Ende von Phase 1, benutzte das System den PLC 5/80 und den Contrologix PLC.

Phase zwei

Alle Ethernet-Ausrüstung wurde organisiert und neue IP address zuwies. Quantum tat mehr Hitzespurenumwandlung und addierte ein Faseroptiknetzrückgrat und Endpunktverkleidungen. Dann addierten sie Datenbankbediener des überflüssigen Netzes und UPS? s und ersetzt 17 Führerstandmonitoren durch Monitoren des flachen Schirmes.

Phase drei

Quantum wandelte einen kleineren Prozessor und Zahnstange PLC-5/40 in Contrologix um und addierte einen neuen Wonderware Operator-Arbeitsplatz. Sie verbesserten alle Wonderware Arbeitsplätze und wandelten dann DeviceNet Kommunikationen in Ethernet um. Sie schlossen Phase drei ab, indem sie ein paar Input-/Outputzahnstangen PLC-5/80 zu Contrologix änderten.

Phase vier

Sie wandelten mehr der Input-/Outputzahnstangen PLC-5/80 in Contrologix um und verschoben die in Verbindung stehende PLC-Logik auf den Contrologix PLC.

Phase fünf

Zu das Projekt Quantum abzuschließen wandelte die restlichen Input-/Outputzahnstangen PLC-5/80 in Contrologix um, verschob die restliche Logik PLC-5/80 auf den Contrologix Prozessor und entfernte den Prozessor PLC5/80 vom System.

Als die fünf Phasen abgeschlossen wurden, hatte der Kunde ein eben verbessertes, völlig gestütztes Kontrollsystem, das mit den spätesten Technologien komplett ist. Obwohl diese Firma in der Nahrungsmittel- und Getränkeindustrie ist, könnte ein Aufsteigen dieser Art für die meiste jede mögliche Industrie arbeiten, die diese Kontrollen laufen lässt.

Für alle Projekte liefert Quantum-Entwurf nur die hochwertigsten Lösungen. Sie beginnen immer, indem sie festsetzen die vorhandene Hardware und die Software sowie die Bestimmung der kosteneffektivsten Annäherung zur Erhöhung der Lebensdauer eines Systems. Wenn der Kunde z.Z. auf Vermächtnisausrüstung läuft, oder Ausrüstung, die nicht mehr in naher Zukunft gestützt wird, Quantum sich stark empfiehlt, das Aufsteigen und die Wandeloptionen zu erforschen.

Halten Sie im Verstand, wenn Sie und Ihre Firma auf dem Zaun über ein Aufsteigen oder eine Umwandlung sind; selbst wenn Ihr System heute unternehmungslustig ist; es ist wahrscheinlich, Sie mit neuen Herausforderungen in nächster Zukunft darzustellen. Voran planen kann Ihre Prozesse halten zu laufen und Ihnen das kosteneffektivste und fristgerechteste Aufsteigen zugestehen. Die Quantum-Entwurfsmannschaft ist immer bereit und in der Lage, Zeitpläne, die langen und ungeraden Stunden der Arbeit zu justieren und tut, was auch immer es nimmt, um Ihr System zu halten on-line-- und während des Schlüsselaufsteigens und der Umwandlungen so viel wie möglich produzierend. Ansicht weniger
