Ein Flugzeug? Eigenschaften des s-elektrischen Stroms
{{{sourceTextContent.subTitle}}}
Das Gesamtspannungsherabsinken entwarf, damit der Stromkreis an der Spannung funktioniert
{{{sourceTextContent.description}}}
Eigenschaften des elektrischen Stroms der Flugzeuge sind in den heutigen Entwürfen kritisch. Die Konstrukteure der Systemsblöcke, reichend von den Zentraleinheiten bis zu Steuerflächeauslösern/-motoren, sind mit Spannungsholdup und -qualität während der Übergangszeiten zwischen Stromsystem der Stromversorgungsanlageflugzeuge, Notunterstützungsenergie oder vorübergehend-verursachtem Spannungsumkippen in zunehmendem Maße befasst.
Eine Methode, die angewendet wird, um übermäßiges Spannungsherabsinken während des Überganges der Energiequellen zu verhindern, ist ein Holdupkondensator, der auf die fragliche Linie Vcc gesetzt wird. Kondensatorwerte werden gründeten auf der Dauer und der Größe des Spannungsaustritts gewählt, und Berechnungen werden zur Verfügung gestellt, damit Ingenieure wiederholen beim Versuchen, den Wert festzustellen und Art des Kondensators brauchte. Die Kondensatorarten das Beste, das für solche Anwendungen entsprochen wird, sind Superkondensatoren und Tantal- oder Tantalplastikkondensatoren.
Wie man die Kondensatorwerte schätzt, die für Unterstützung erfordert werden
Spannungsherabsinken kann berechnet werden, indem man die folgende Gleichung verwendet und eine konstante gegenwärtige Entladungsmethode annimmt.
? V =? VESR +? VC = I * ESR + {I *? t-}/C
Folglich kann der Kapazitanzwert unter Verwendung der Gleichung geschätzt werden:
C = I *? t/(? V - I * ESR)
In dieser Gleichung? V (= VO-VW) ist das Gesamtspannungsherabsinken, das damit der Stromkreis an Spannung Vl funktioniert und die Spannung über der so genannten Abkürzungspannung, VW bestimmt ist, hält, unter dem der Stromkreis stoppt, zu arbeiten. ? VESR ist das Spannungsherabsinken wegen des gleichwertigen Reihenwiderstands (ESR); ? VC ist das Spannungsherabsinken wegen Kapazitanz (c); I ist der Strom, der für Holdup oder Unterstützung erfordert wird; und? t ist die Dauer, in den Sekunden, für die dieser Strom angefordert wird, damit Unterstützung abgeschlossen werden kann.
Die erforderte worden Energie kann unter Verwendung geschätzt werden:
E = ½ C * {VL ² - VW ²}
Während Leistungsbedarf sich erhöht, verlangen Anwendungen höheren blitzschnellen Energiebedarf und senken ESR. Tantalkondensatoren des größeren Wertes und hoch gegenwärtiger, niedriger ESR, pulsieren Superkondensatoren werden entsprochen ideal für solche Anwendungen.
Beispiele
Es gibt einige Beispiele, in denen entweder Ta-Kondensatoren oder Superkondensatoren des niedrigen ESR-Impulses für solche Unterstützungsanwendungen verwendet werden können, von denen zwei unten aufgeführt sind.
Beispiel 1: In einer Anwendung mit einer Betriebsspannung von 24 Volt und (zu den Abbildungszwecken) in I = ist- 1 Ampere an V = 24 Volt mit einer Abkürzungspannung 9 V und? Frau 20, C t (die Zeitmenge erfordert für Unterstützung) = kann unter Verwendung der vorher erwähnten Gleichung geschätzt werden, um ungefähr 1 mF zu sein. Entsprechender Energiebedarf wird, ungefähr 275 mJ zu sein geschätzt, und, für solch eine Anwendung, würden Tantal- oder Tantalplastikkondensatoren eine ideale Lösung sein.

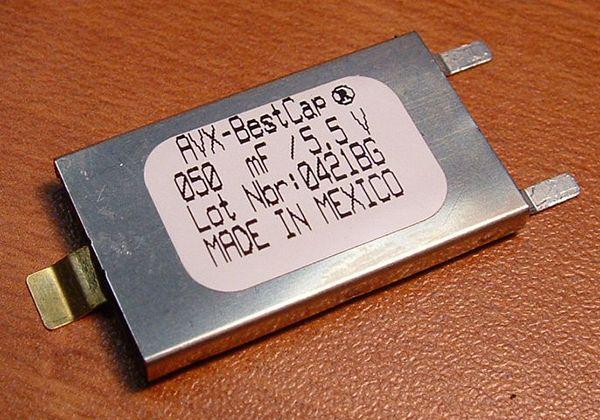

Beispiel 2: Wenn der Stromkreis bei 12 Volt funktioniert und die Stromkreisanforderung für Unterstützung I = 3 Ampere an V = 12 Volt mit einer Abkürzungspannung von 8 Volt ist und? Frau 100, C t (die Zeitmenge erfordert für Unterstützung) = kann unter Verwendung der vorher erwähnten Gleichungen geschätzt werden, um ungefähr 75 mF zu sein, das zu einem Energiebedarf von 3 Joule übersetzt. Diese Anforderungen können durch einen apolaren, niedrigen ESR, 16 V, die, 120 mF, AVX BestCap Impuls leicht entsprochen werden veranschlagen werden, den, Superkondensatoren, die kein Balancieren erfordern und in 48 x 30 Millimeter-Größenfach-wechselnden Lösungen, wie einer bestehenden Reihe des Moduls oder einer parallelen Kombination von 2.5/2.7 V Nennsuperkondensatoren vorhanden sind, von den Firmen wie Maxwell und von Ness angeboten werden, aber erfordern das Balancieren.
